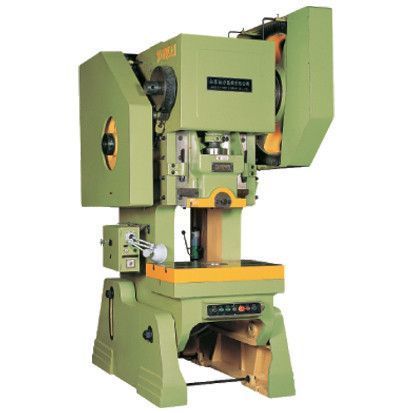

Кривошипный наклонный пресс Yangli серии J23
Основные особенности:
-
Принимает горизонтально расположенный коленчатый вал.
-
Жесткая муфта с вращающейся связкой.
-
Ручная регулировка высоты закрытия с дисплеем шкалы.
JD23-63A / 80A использует двойную вращающуюся структуру связки для эффективного преодоления отскока штамповки.
Тип с буквой «A» оборудован устройством аварийной остановки, которое может производить затвор в области 0 ° ～ 135 °, а также оснащен защитой световой завесы
Технические характеристики
| Параметр | JG23-35A |
| Номинальное усилие | кН | 350 |
| Номинальный ход | мм | 5 |
| Ход ползуна | мм | 100 |
| Ходов в минуту | мин-1 | 53 |
| Макс. высота штампа | мм | 180 |
| Настройка высоты штампа | мм | 75 |
| Расстояние от центра ползуна до станины | мм | 200 |
| Размеры стола (FB×LR) | мм | 380×610 |
| Отверстие в столе (Up Hole Dia.×Dpth×Low Hole Dia.) | мм | Φ130 |
| Толщина подштамповой плиты | мм | 70 |
| Отверстие в станине (Dia.×FB×LR) | мм | Φ180×130×290 |
| Размеры ползуна (FB×LR) | мм | 210×250 |
| Отверстие под хвостовик (Dia.×Dpth) | мм | Φ40×60 |
| Макс. угол наклона | ° | 25° |
| Расстояние между колонн | мм | 300 |
| Мощность двигателя | кВт | 3 |
| Габариты (FB×LR×H) | мм | 1490×1080×2200 |
| Вес | кг | 2440 |
