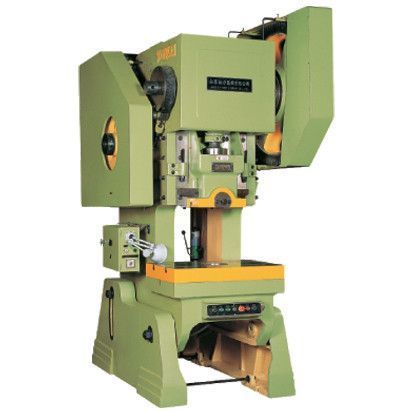

Кривошипный наклонный пресс Yangli серии J23
Основные особенности:
-
Принимает горизонтально расположенный коленчатый вал.
-
Жесткая муфта с вращающейся связкой.
-
Ручная регулировка высоты закрытия с дисплеем шкалы.
JD23-63A / 80A использует двойную вращающуюся структуру связки для эффективного преодоления отскока штамповки.
Тип с буквой «A» оборудован устройством аварийной остановки, которое может производить затвор в области 0 ° ～ 135 °, а также оснащен защитой световой завесы
Технические характеристики
| Параметр | JD23-80A |
| Номинальное усилие | кН | 800 |
| Номинальный ход | мм | 9 |
| Ход ползуна | мм | 130 |
| Ходов в минуту | мин-1 | 45 |
| Макс. высота штампа | мм | 290 |
| Настройка высоты штампа | мм | 100 |
| Расстояние от центра ползуна до станины | мм | 300 |
| Размеры стола (FB×LR) | мм | 580×860 |
| Отверстие в столе (Up Hole Dia.×Dpth×Low Hole Dia.) | мм | Φ200×45×Φ180 |
| Толщина подштамповой плиты | мм | 100 |
| Отверстие в станине (Dia.×FB×LR) | мм | Φ280×220×380 |
| Размеры ползуна (FB×LR) | мм | 280×380 |
| Отверстие под хвостовик (Dia.×Dpth) | мм | Φ60×75 |
| Макс. угол наклона | ° | 20° |
| Расстояние между колонн | мм | 410 |
| Мощность двигателя | кВт | 7.5 |
| Габариты (FB×LR×H) | мм | 1990×1410×2945 |
| Вес | кг | 5970 |
